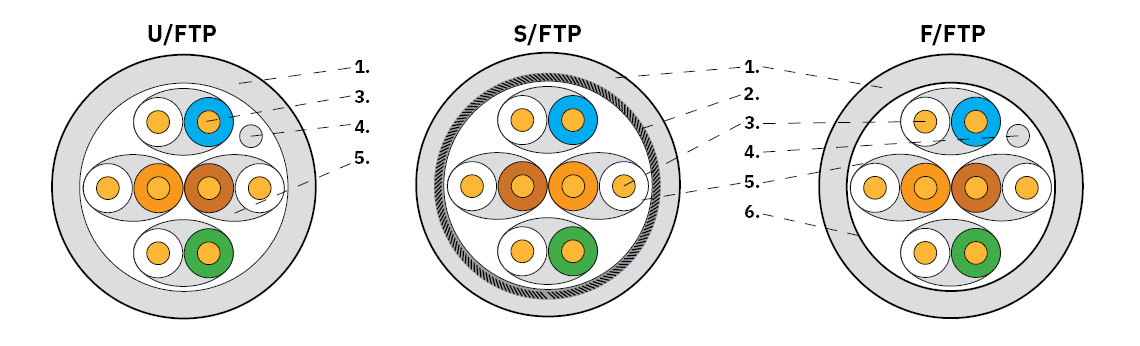

Obr. Prierezy káblov - U/FTP, S/FTP a F/FTP Legenda: 1. Plášť | 2. Opletenie | 3. Medené jadro | 4. Príložný vodič | 5. Tienenie párov AL/PET fóliou | 6. Spoločné tienenie AL/PET fóliouPri návrhu štruktúrovanej kabeláže výkonnostnej kategórie Cat.6A nie je z hľadiska splnenia normových požiadaviek samo osebe rozhodujúce, či sa použije kábel konštrukcie U/FTP, S/FTP alebo F/FTP. Rozhodujúce je, aby kábel aj celá prenosová cesta spĺňali požadované prenosové parametre, parametre cudzích presluchov (AXT) a elektromagnetickej kompatibility (EMC), ktoré sú definované príslušnými medzinárodnými a európskymi normami, napríklad ISO/IEC 11801, IEC 61156 a EN 50173.
Splnenie týchto parametrov je predpokladom spoľahlivej prevádzky všetkých štandardizovaných prenosových protokolov vrátane 10GBASE-T. V prípade samotného kábla sa zhoda s požiadavkami preukazuje platným certifikátom na komponentovej úrovni, vydaným nezávislým skúšobným laboratóriom.
Kvalita nainštalovaného kabelážneho systému sa následne overuje certifikačnými meraniami pomocou meracieho prístroja triedy presnosti IIIe s platnou kalibráciou.
Káble S/FTP so spoločným tienením z opletenia sú predovšetkým určené do prostredí s vysokou úrovňou nízkofrekvenčného elektromagnetického rušenia, napríklad v blízkosti spínania silných elektrických zdrojov. Takéto podmienky sa typicky vyskytujú v priemyselnom alebo energeticky náročnom prostredí, kde je dôležitá nielen odolnosť voči vysokofrekvenčnému rušeniu, ale aj účinné zvládanie nízkofrekvenčnej magnetickej zložky rušenia.
Účinnosť tienenia dátových káblov hodnotí súbor noriem IEC 61156, napríklad IEC 61156-5 a IEC 61156-9, na základe parametra väzobný útlm (coupling attenuation). Z hľadiska elektromagnetickej kompatibility (EMC) normy ISO/IEC 11801 a EN 50174 rozdeľujú prostredia na tri triedy: E1, E2 a E3.
Trieda E1 zahŕňa typické administratívne a kancelárske prostredia, kde norma pri frekvencii 500 MHz zvyčajne požaduje pre prenosový kanál väzobný útlm aspoň 26 dB. Trieda E2 predstavuje ľahké priemyselné prostredia, kde je táto požiadavka najmenej 36 dB.
Typická hodnota väzobného útlmu káblov Cat.6A U/FTP je pri frekvencii 500 MHz – v závislosti od špecifikácie výrobcu – približne 55 dB. Prenosová cesta vytvorená z takéhoto kábla má preto výraznú rezervu voči štandardizovaným požiadavkám pre prostredia E1 aj E2.
Z hľadiska odolnosti voči vysokofrekvenčnému EMC a AXT rušeniu je prínos F/FTP konštrukcie v porovnaní s U/FTP marginálny. Voči rušeniu s nízkofrekvenčnou magnetickou zložkou má toto riešenie obmedzenú účinnosť, a preto nie je postačujúce na použitie v prostredí E3. Zároveň vonkajšia fólia zvyšuje mechanickú tuhosť kábla a pri nedodržaní správneho polomeru ohybu môže prispieť k vzniku trvalých geometrických nehomogenít, ktoré môžu negatívne ovplyvniť impedančnú homogenitu, return loss a presluchové parametre.
Na základe uvedeného je v prostrediach triedy E1 a E2 z technického aj ekonomického hľadiska použitie kvalitných káblov Cat.6A U/FTP stále optimálnym riešením na splnenie požiadaviek štandardov a na garanciu prenosových rýchlostí 10 Gbit/s.
Použitie kábla S/FTP je spravidla odôvodnené predovšetkým v priemyselných prostrediach s vysokou elektromagnetickou záťažou, zaradených do triedy E3.
Keline team
